名称
暂态继电保护用电流互感器
特点

 ● 低价格

 ● 10余种规格尺寸

 ● PCB安装模式,引针为非对称式分布

 ● 电磁感应式、不需外加电源

 ● 短路电流波形传变真实,良好的暂态特性

应用

● 用于有暂态电流传变要求的电力系统继电保护装置

说明


 ● 内部绝缘:环氧树脂灌封

 ● 介质强度:2500V/min

 ● 绝缘电阻:1000 M Ohms @ 500 Vdc

 ● 冲击电压:5000V(1.2/50μs标准雷电波)

 ● 额定负载:100K Ohms

 ● 工作温度:-25 to +55℃,-40 to +85℃可选

 ● 工作频率:50 to 400 Hz

 ● 稳态精度等级:符合IEC60044-1,IEC6004-6保护用电流互感器误差限值定义

 ● 环保:符合RoHS环保要求


询价规格表


典型产品
照片 型号 额定
输入
电流
(A)
额定一次短路
电流/二次输出
稳态特性 暂态特性 外形尺寸
(mm)
pdf
TA5232.jpg TA5232 1

20,30A/0.1V,0.333V...3.53V

 5-200%额定
 输入电流范
 围内0.2,0.5
 级  ,2-40
 倍额定输入
 电流范围内
 1.0级

 Tp=100ms,
 偏移系数
 cosθ=0.5,
 基波有效值
 误差≤5%。
OD-H
32.0-26.0
5 100,150A/0.1V,0.333V...3.53V
TA3531.jpg TA3531 1
20,30A/0.1V,0.333V...3.53V
L-W-H
32-25-34
5 100,150A/0.1V,0.333V...3.53V
TA39B31.jpg TA39B31 1

20,30A/0.1V,0.333V...3.53V

L-W-H
35-32-28.5
5 100,150A/0.1V,0.333V...3.53V
TA3931.jpg TA3931 1
20,30A/0.1V,0.333V...3.53V
L-W-H
36.5-31-35
5 100,150A/0.1V,0.333V...3.53V

TA32C53120,30,40A/0.1V,0.333V...3.53V...7.07V

 5-200%额定
 输入电流范
 围内0.2,0.5
 级,2-40倍
 额定输入电
 流范围内1.0
  级

 Tp=100ms,
 偏移系数
 cosθ=1.0,
 基波有效值
 误差≤5%。

L-W-H

32.5-33-36.5

5100,150,200A/0.1V,0.333V...3.53V...7.07V

TA33B52120,30,40A/0.1V,0.333V...3.53V...7.07V

L-W-H

38-33-32.5

5100,150,200A/0.1V,0.333V...3.53V...7.07V

TA33H52120,30,40A/0.1V,0.333V...3.53V...7.07V

L-W-H

37.2-34.2-35

5100,150,200A/0.1V,0.333V...3.53V...7.07V

TA33E53120,30,40A/0.1V,0.333V...3.53V...7.07V

L-W-H

37.4-37-33


5100,150,200A/0.1V,0.333V...3.53V...7.07V

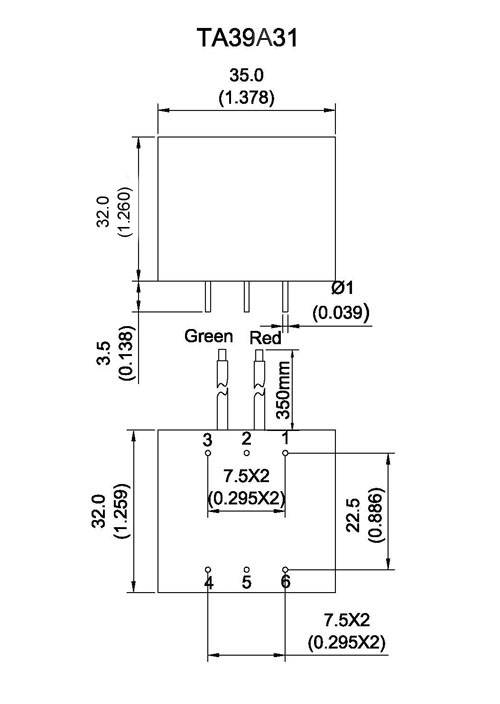

TA39A31.jpgTA39A31
140A/0.1V,0.333V...3.53V

L-W-H
35-32.0-32

5200A/0.1V,0.333V...3.53V
TA39E31.jpg TA39E31 1
40A/0.1V,0.333V...3.53V

L-W-H
38-34.5-40

5 200A/0.1V,0.333V...3.53V
TA39F31.jpg TA39F31 1
40A/0.1V,0.333V...3.53V

L-W-H
40-40.0-35

5 200A/0.1V,0.333V...3.53V
TA39H31 1
40A/0.1V,0.333V...3.53V

L-W-H
45-45.0-40

5 200A/0.1V,0.333V...3.53V
